بگ فیلتر

توسعه ماشین بیستون راه؛ تولید کننده تخصصی بگ فیلتر کارخانه آسفالت

شرکت توسعه ماشین بیستون راه، سازنده بگ فیلتر و پیشرو در تجهیز کارخانجات آسفالت، با بهره‌گیری از استانداردهای مهندسی، بالاترین راندمان را در مهار آلایندگی تضمین می‌کند. ما به عنوان تولید کننده ارشد، فرآیند ساخت بگ فیلتر صنعتی را با تکنولوژی جت پالس انجام می‌دهیم تا علاوه بر حفظ محیط‌زیست، عمر کیسه‌های مکنده افزایش یابد.

دقیق‌ترین محاسبه ظرفیت و طراحی بهینه بدنه، از ویژگی‌های متمایز این مجموعه است. جهت استعلام قیمت دستگاه، خرید تجهیزات جانبی و تامین قطعات یدکی، با ما در ارتباط باشید. تیم فنی ما از مرحله مشاوره تا نصب و راه‌اندازی در کنار شماست تا بهترین قیمت بگ فیلتر کارخانه آسفالت را بدون واسطه و با ضمانت کیفیت دریافت کنید.

برای استعلام قیمت و خرید بگ فیلتر با ما در ارتباط باشید

بگ فیلتر

جهت مشاهده اطلاعات بیشتر روی تب‌های زیر کلیک کنید.

چرا توسعه ماشین بیستون راه در تولید بگ فیلتر پیشرو است؟

در عصر حاضر، صنایع سنگین با دو چالش بزرگ روبرو هستند: بهینه‌سازی مصرف انرژی و رعایت استانداردهای زیست‌محیطی. سیستم‌های قدیمی غبارگیری دیگر پاسخگوی نیازهای مدرن نیستند. شرکت توسعه ماشین بیستون راه با تمرکز بر بومی‌سازی دانش فنی، امروزه به عنوان معتبرترین سازنده بگ فیلتر در ایران شناخته می‌شود که تجهیزات خود را فراتر از استانداردهای معمولی طراحی می‌کند.

دسترسی سریع: برای دریافت کاتالوگ جامع و لیست قیمت بگ فیلتر صنعتی، همین حالا با کارشناسان ما به شماره ۰۹۱۲۶۸۸۸۲۸۶ – ۰۲۱۵۶۵۸۷۶۴۱  تماس حاصل فرمایید.

فهرست مطالب:

کالبدشکافی فوق‌تخصصی دستگاه بگ فیلتر؛ تحلیل اجزا و مهندسی عملکرد

یک دستگاه بگ فیلتر کارآمد، صرفاً یک محفظه برای فیلتراسیون نیست؛ بلکه یک سیستم دینامیک است که باید فشار، دما و سایش را در ۲۴ ساعت شبانه‌روز تحمل کند. در شرکت توسعه ماشین بیستون راه، هر قطعه با رویکردی مهندسی انتخاب می‌شود تا سیستم غبارگیر بگ فیلتر شما کمترین نرخ خرابی را داشته باشد.

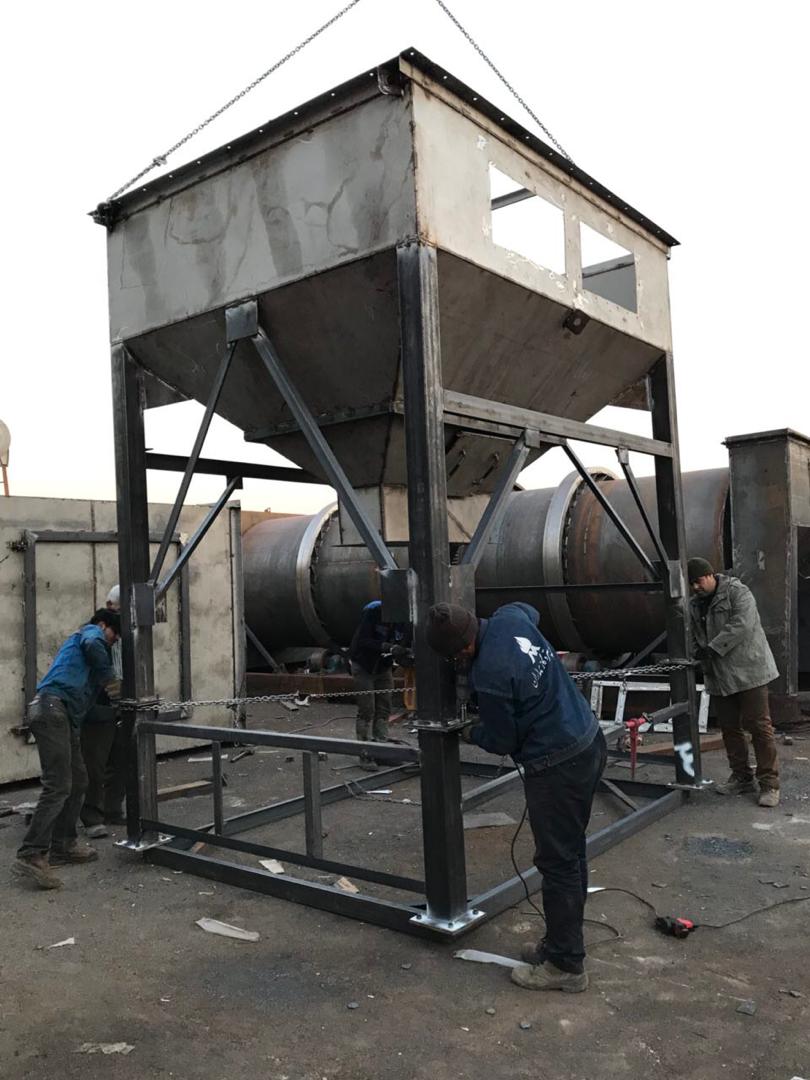

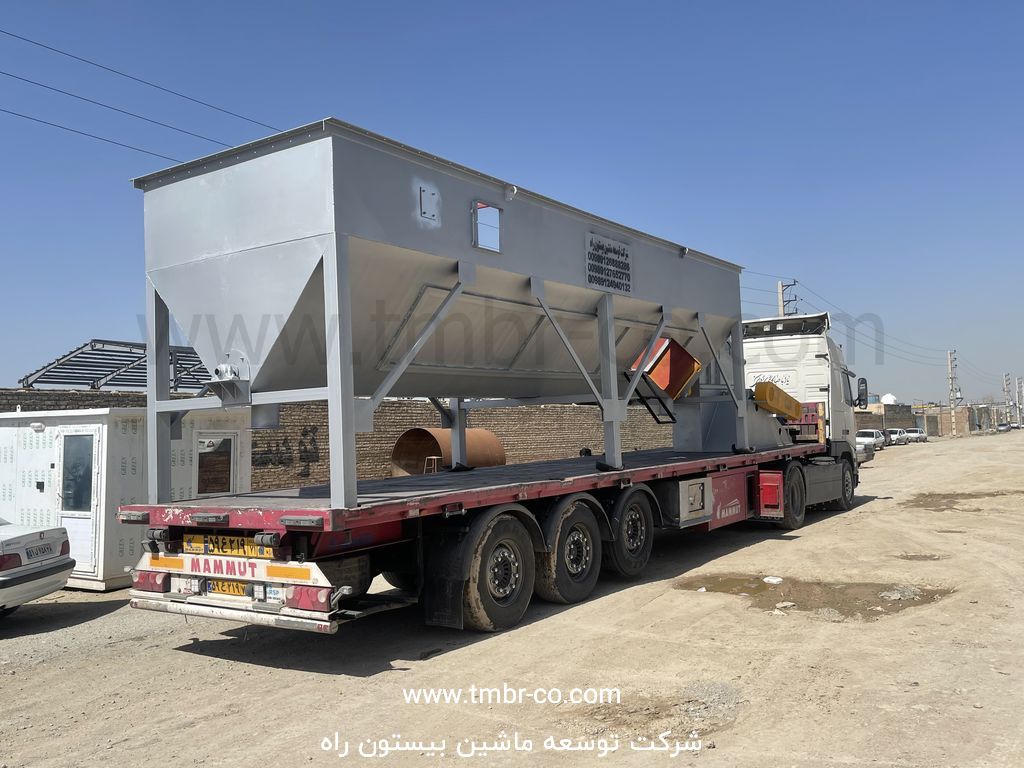

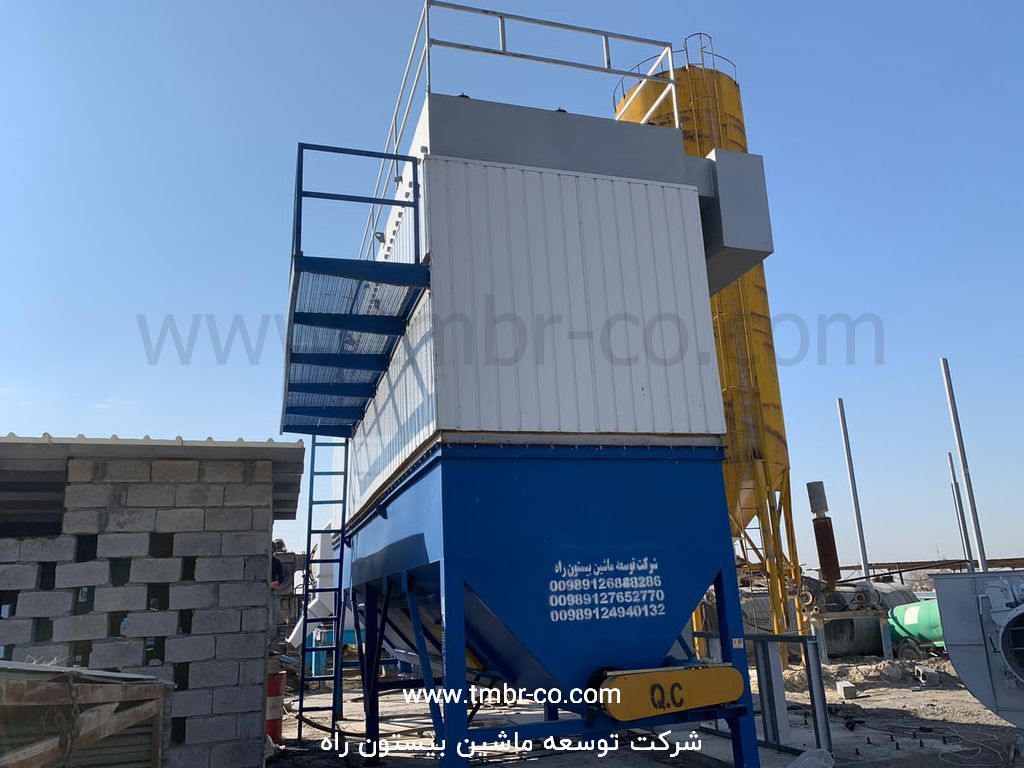

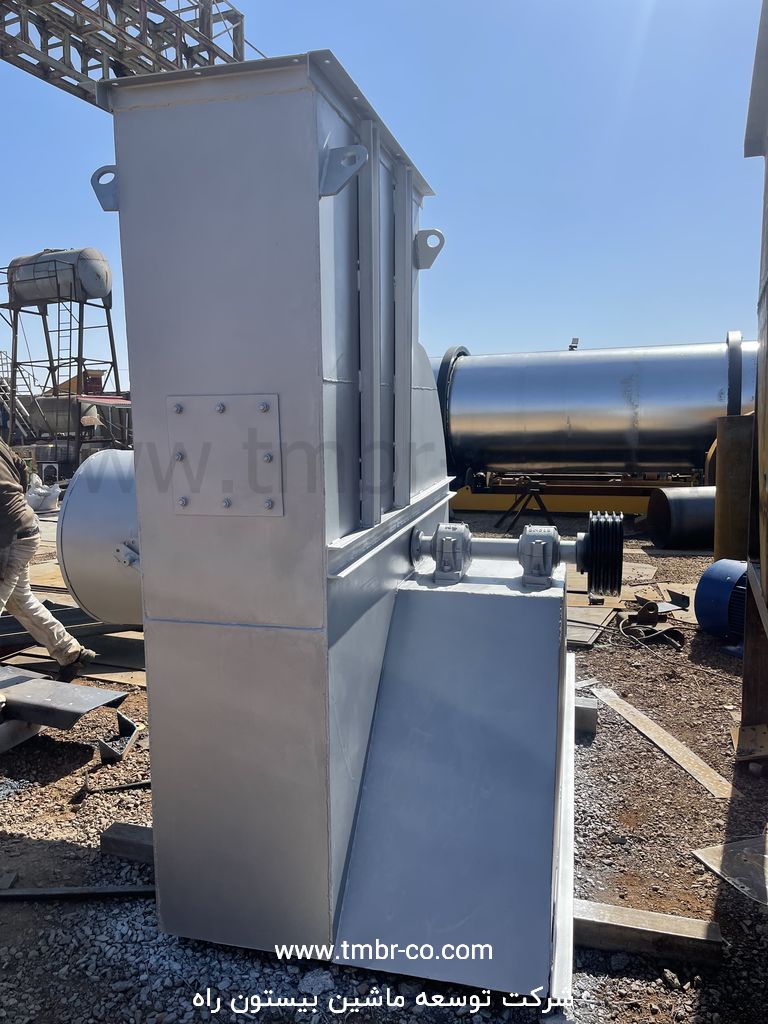

هاپر و بدنه (Main Housing & Hopper)؛ استحکام در برابر خلأ

بدنه اصلی و هاپر (قیف جمع‌کننده) به عنوان شاسی اصلی بگ فیلتر صنعتی، وظیفه تحمل فشار استاتیکی و دینامیکی فن‌های مکنده را بر عهده دارند.

  • مهندسی ورق: ما در بیستون راه از ورق‌های فولادی ST37 با ضخامت‌های ۴، ۵ و ۶ میلی‌متر (بسته به ظرفیت دستگاه) استفاده می‌کنیم. برای جلوگیری از دفرمه شدن بدنه در اثر مکش شدید (Implosion)، بدنه با پروفیل‌های تقویتی (Stiffeners) به صورت شبکه‌ای مستحکم می‌شود.
  • طراحی هاپر: زاویه شیب هاپر در ساخت بگ فیلتر صنعتی بسیار حیاتی است. هاپرهای ما با زاویه حداقل ۶۰ درجه طراحی می‌شوند تا از انباشت و پل بستن (Bridging) غبار جلوگیری شود. همچنین دریچه‌های بازدید (Manholes) مجهز به واشر نسوز، دسترسی آسان برای تخلیه اضطراری را فراهم می‌کنند.
  • پوشش حفاظتی: سطوح داخلی و خارجی پس از سندبلاست، با سه لایه رنگ صنعتی (آستری، میانی و اپوکسی نهایی) یا رنگ‌های سیلیکونی مقاوم به حرارت پوشش داده می‌شوند تا در برابر گازهای خورنده و رطوبت محیطی کاملاً ایزوله باشند.

کیسه‌ها و سبدها (The Heart of Filtration)؛ تکنولوژی میکرونی

کیسه فیلتر، تعیین‌کننده اصلی راندمان غبارگیر صنعتی بگ فیلتر است. انتخاب متریال بر اساس “مثلث طلایی” (دما، رطوبت، شیمی غبار) انجام می‌شود:

  • تنوع متریال کیسه‌ها:

  1. Polyester (پلی‌استر): اقتصادی‌ترین گزینه برای صنایع گچ و آهک با تحمل دمای ۱۵۰ درجه.
  2. Nomex / Aramid: انتخاب استراتژیک در طراحی بگ فیلتر کارخانه آسفالت؛ این کیسه‌ها علاوه بر تحمل دمای ۲۰۴ درجه سانتی‌گراد، در برابر سایش ذرات معدنی بسیار مقاوم هستند.
  3. PPS (Ryton): مخصوص محیط‌های با اسیدیته بالا که از خوردگی پارچه جلوگیری می‌کند.
  4. Fiberglass با پوشش تفلون: برای دماهای فوق‌العاده بالا (تا ۲۶۰ درجه) در صنایع ذوب و فولاد.

  • سبد نگهدارنده (Filter Cages): سبدها باید مانع از چسبیدن کیسه به هم شوند. در بیستون راه، سبدها با ۱۰، ۱۲ یا ۲۰ ردیف مفتول عمودی با جوش‌های دقیق CNC تولید می‌شوند. استفاده از تکنولوژی “Venturi” در بالای سبد، باعث هدایت متمرکز پالس هوا به عمق کیسه و تمیزکاری ۱۰۰ درصدی می‌شود.

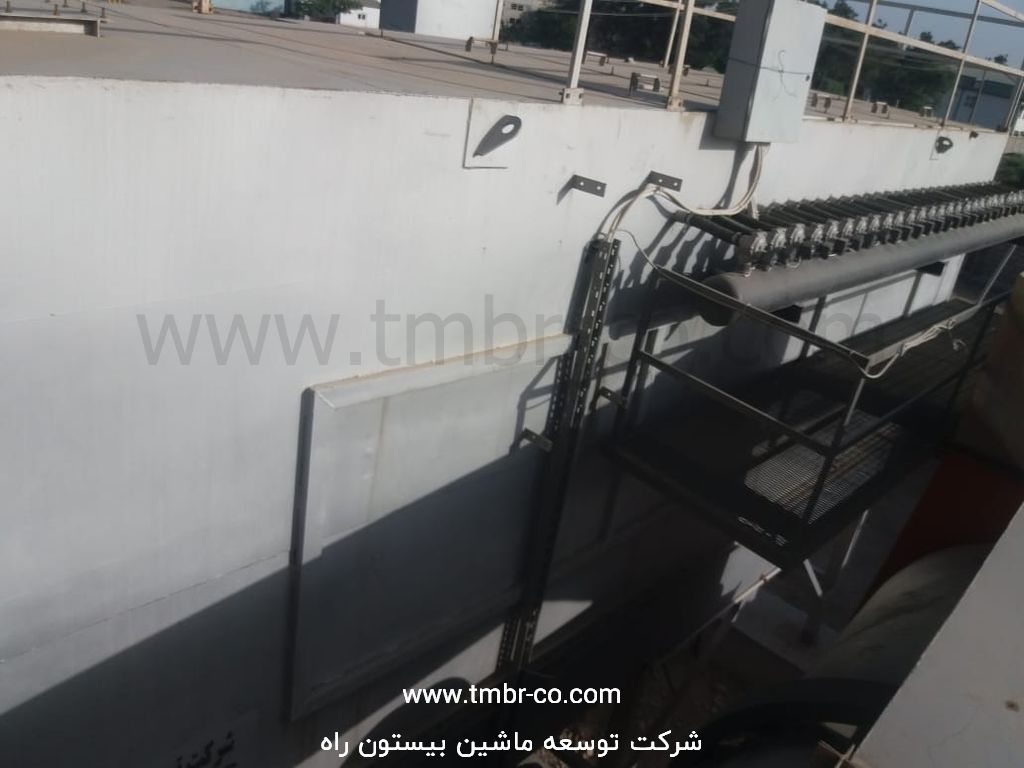

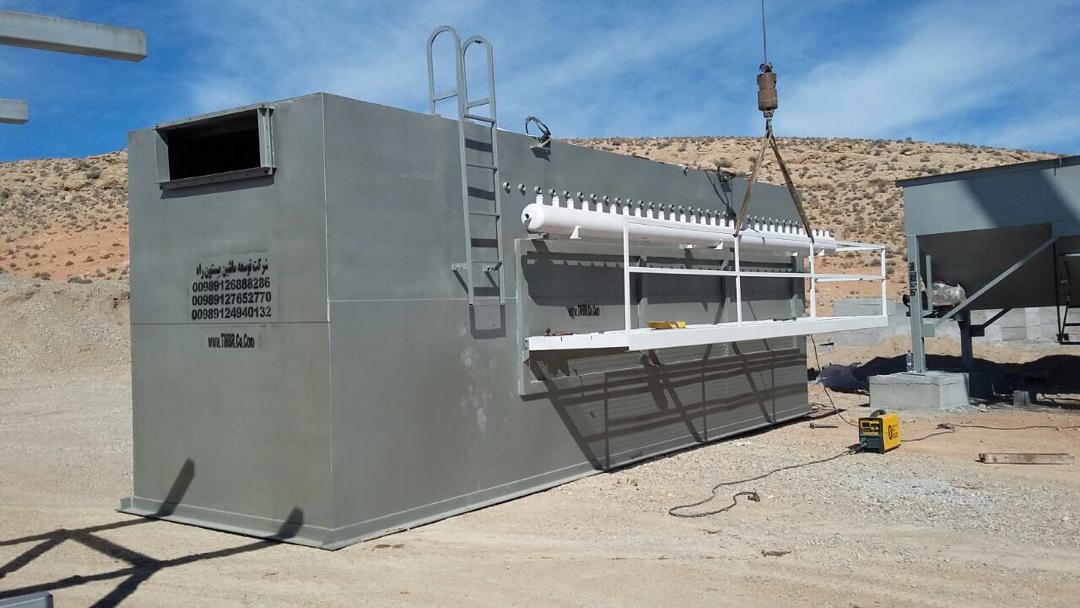

سیستم تمیزکننده هوشمند (Pulse Jet Cleaning System)

تفاوت اصلی محصولات بیستون راه در هوشمندسازی بگ فیلتر جت پالس است. این سیستم شامل اجزای حیاتی زیر است:

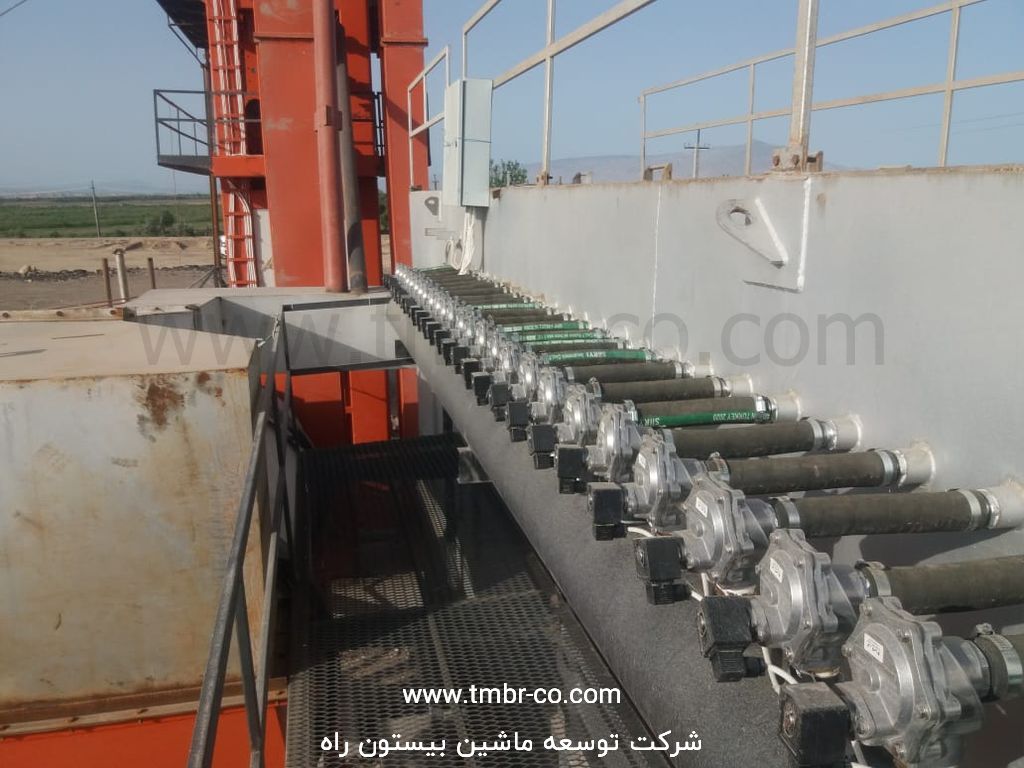

  • شیرهای برقی (Solenoid Valves): ما از شیرهای دیافراگمی ۱.۵ و ۲ اینچ با برندهای تراز اول استفاده می‌کنیم. این شیرها وظیفه آزادسازی هوای فشرده مخزن (Air Tank) را در کسری از ثانیه بر عهده دارند.
  • مخزن ذخیره هوا (Header Pipe): مخازن ما دارای تاییدیه تست هیدرواستاتیک هستند و حجم آن‌ها به گونه‌ای محاسبه می‌شود که در پالس‌های متوالی، افت فشار ناگهانی رخ ندهد.
  • تابلو کنترل (Digital Timer/Sequencer): مغز متفکر بگ فیلتر پالس جت، برد الکترونیکی آن است. این برد زمان‌بندی شلیک پالس‌ها را بر اساس میزان اختلاف فشار (Differential Pressure) تنظیم می‌کند؛ یعنی سیستم فقط زمانی پالس می‌زند که کیسه‌ها کثیف شده باشند. این امر منجر به کاهش ۴۰ درصدی مصرف برق و باد می‌شود.

تجهیزات جانبی و انتقال غبار

یک سیستم کامل نیاز به خروجی خودکار دارد. تجهیزات بگ فیلتر بیستون راه شامل موارد زیر است:

  • روتاری ولو (Rotary Airlock Valve): جهت تخلیه غبار بدون اجازه خروج هوا و افت مکش.
  • اسکرو کانوایر (Screw Conveyor): برای انتقال افقی غبار جمع‌آوری شده به سیلوهای ذخیره یا برج آسفالت.
  • سنسورهای پایش: نصب سنسورهای دما و فشار در ورودی و خروجی برای مانیتورینگ لحظه‌ای عملکرد دستگاه.

نیاز به قطعات یدکی دارید؟

شرکت توسعه ماشین بیستون راه علاوه بر تولید دستگاه، تامین‌کننده مستقیم انواع کیسه، سبد و تجهیزات بگ فیلتر برای تمامی برندهای داخلی و خارجی است. جهت سفارش با واحد پشتیبانی تماس بگیرید: ۰۹۱۲۷۶۵۲۷۷۰ – ۰۹۱۲۴۹۴۰۱۳۲

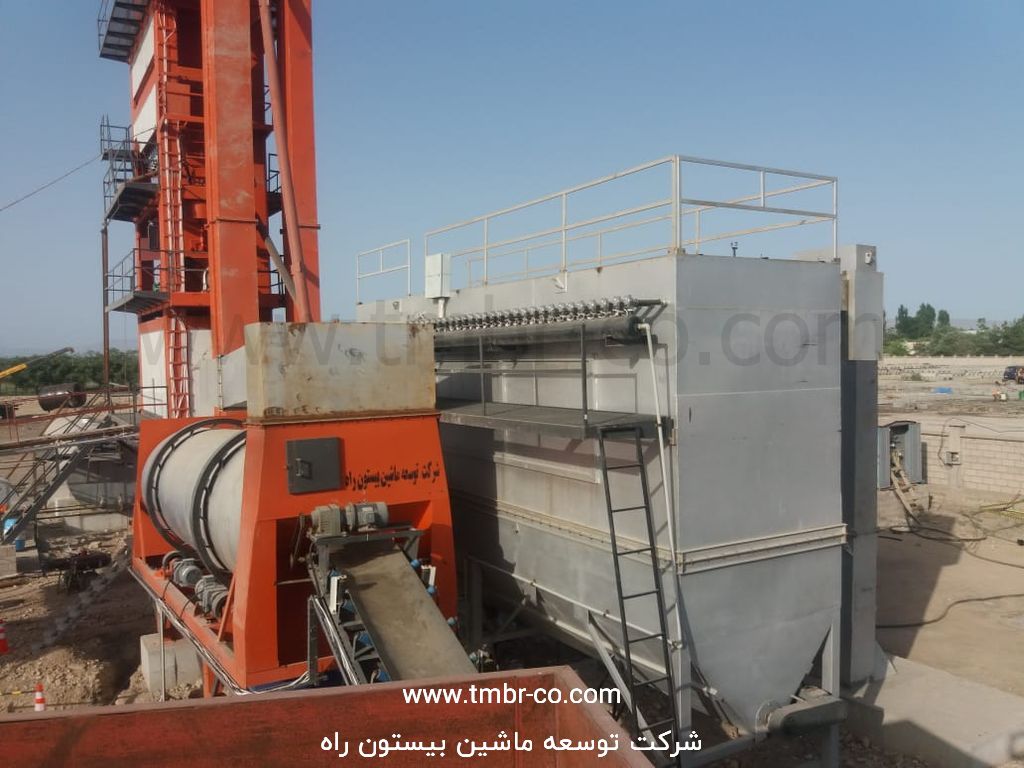

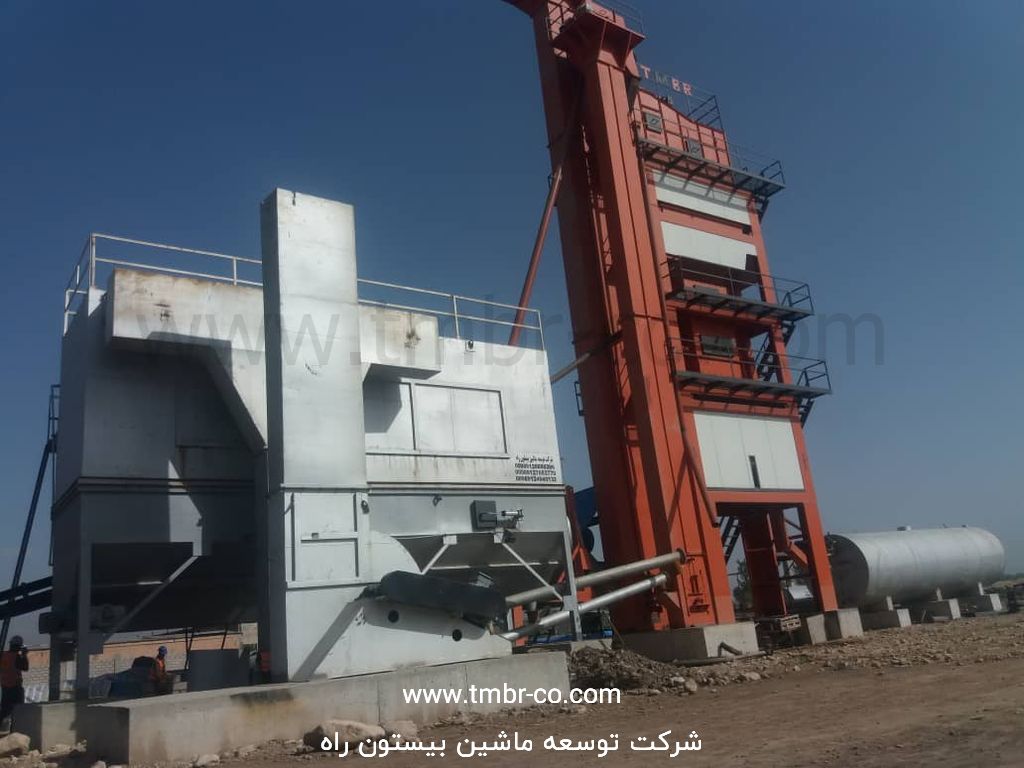

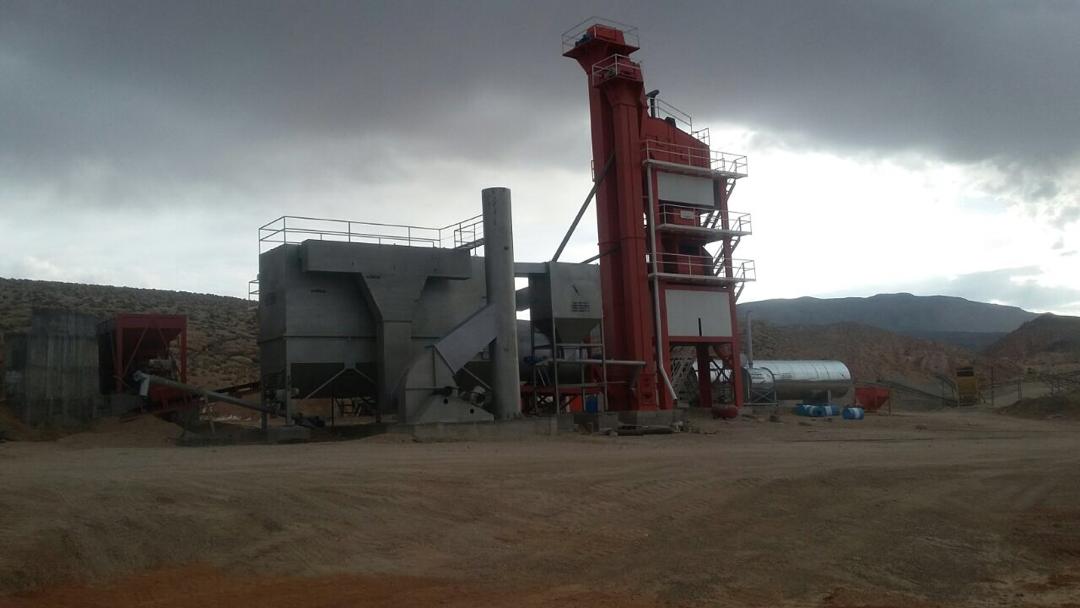

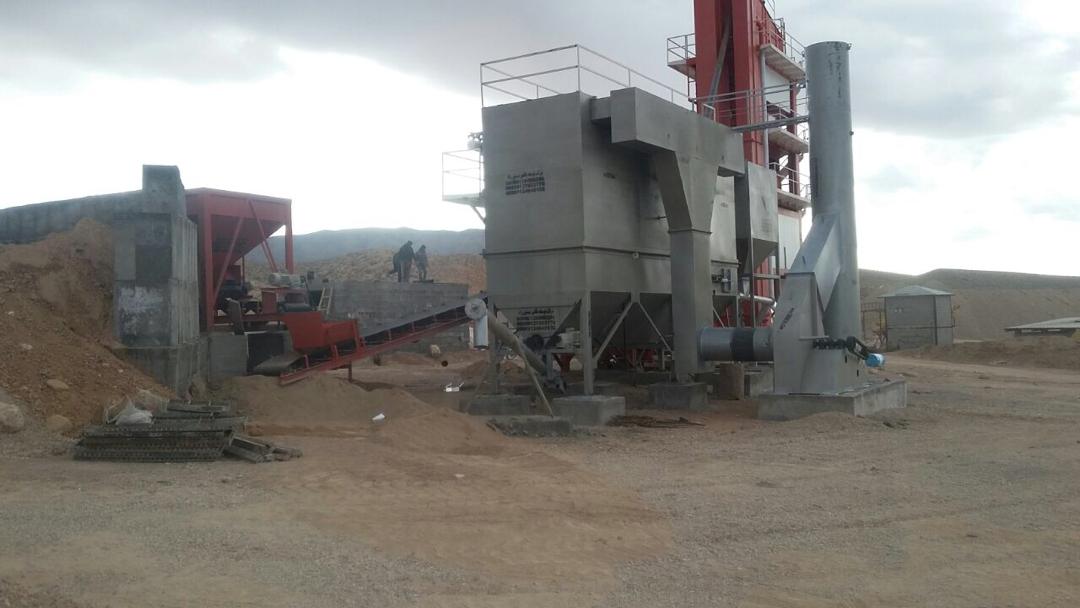

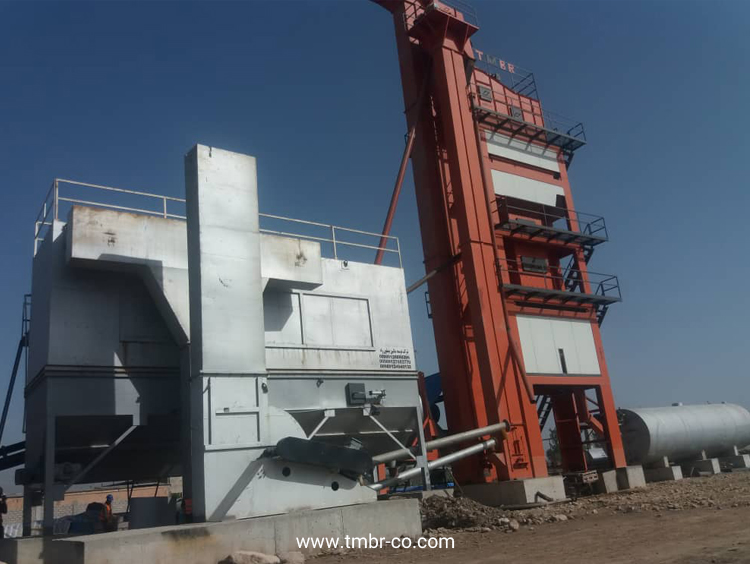

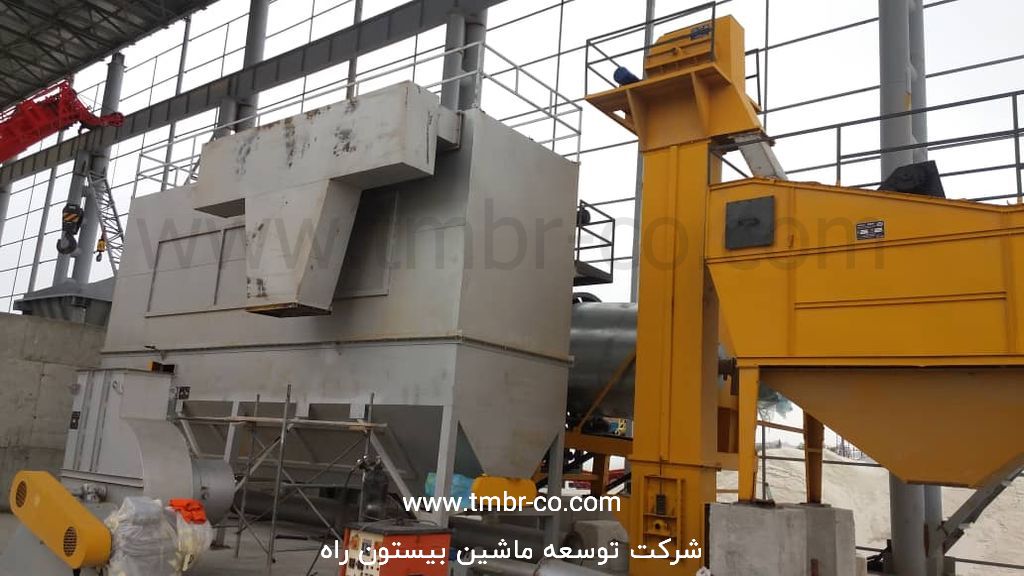

بگ فیلتر کارخانه آسفالت

راهنمای تخصصی و مهندسی محاسبه ظرفیت بگ فیلتر

بسیاری از خریداران در هنگام خرید بگ فیلتر صنعتی، تنها به ابعاد ظاهری دستگاه توجه می‌کنند؛ اما واقعیت این است که محاسبه ظرفیت بگ فیلتر یک تحلیل سیالاتی و ترمودینامیکی پیچیده است که اشتباه در آن می‌تواند کل خط تولید را با بحران مواجه کند. در شرکت توسعه ماشین بیستون راه، این محاسبات بر اساس استانداردهای انجمن تهویه صنعتی آمریکا (ACGIH) انجام می‌شود.

تحلیل متغیرهای حیاتی در طراحی و محاسبه

برای اینکه یک دستگاه بگ فیلتر بتواند غبار را به درستی جذب کند و مانع از خفگی مشعل (در کارخانه آسفالت) شود، پارامترهای زیر باید با دقت میلی‌متری محاسبه شوند:

۱. تعیین حجم هوای ورودی (Gas Flow Rate – ACFM)

اولین قدم، تعیین دبی حجم واقعی هوا (Actual Cubic Feet per Minute) است. این مقدار تنها تابع قدرت فن نیست؛ بلکه در بگ فیلتر کارخانه آسفالت، عواملی نظیر:

  • نوع سوخت مشعل (گاز، مازوت یا گازوئیل) و حجم محصولات احتراق.
  • میزان رطوبت موجود در مصالح (که به بخار تبدیل شده و حجم گاز را افزایش می‌دهد).
  • نشت هوای احتمالی در سیستم انتقال.

تیم فنی بیستون راه با اندازه‌گیری دمای خروجی و فشار استاتیک، حجم واقعی هوایی که باید تصفیه شود را استخراج می‌کند.

۲. نسبت هوا به پارچه (Air-to-Cloth Ratio / Filtration Velocity)

این مهم‌ترین عدد در طراحی بگ فیلتر کارخانه آسفالت است. این نسبت نشان می‌دهد که چه حجمی از هوا (مترمکعب بر دقیقه) از هر مترمربع از سطح پارچه عبور می‌کند.

  • اگر این نسبت بیش از حد بالا باشد (High Rating)، ذرات غبار به داخل بافت کیسه نفوذ کرده و اصطلاحاً کیسه «کور» می‌شود.
  • در بیستون راه ماشین، ما برای غبارهای سنگین معدنی، این نسبت را به صورت محافظه‌کارانه (مثلاً ۱.۱ به ۱) در نظر می‌گیریم تا عمر مفید کیسه‌ها به حداکثر برسد.

۳. محاسبه سرعت بین کیسه‌ای (Can Velocity / Interstitial Velocity)

یکی از دلایل اصلی شکست در ساخت بگ فیلتر صنعتی، نادیده گرفتن سرعت عبور هوا در فضای بین کیسه‌هاست. اگر سرعت بالا برود، غباری که توسط پالس از کیسه جدا شده، پیش از ریختن به هاپر، دوباره توسط جریان هوا به کیسه مجاور می‌چسبد. ما با افزایش فاصله بین سبدها و بهینه‌سازی چیدمان، این سرعت را کنترل می‌کنیم تا از ریزش موثر غبار اطمینان حاصل شود.

۴. تحلیل بار غبار (Dust Loading) و توزیع اندازه ذرات

مقدار گرم غبار در هر متر مکعب هوا (Gr/m³) تعیین می‌کند که سیستم تخلیه (اسکرو کانوایر و روتاری ولو) باید با چه ظرفیتی طراحی شود. در صنایع معدنی که بار غبار بالاست، ما از سیستم‌های پیش‌سپراتور یا سیکلون اولیه قبل از ورودی اصلی بگ فیلتر صنعتی استفاده می‌کنیم تا بار ورودی به کیسه‌ها تعدیل شود.

عواقب خطرناک اشتباه در محاسبه ظرفیت

عدم رعایت استانداردهای فوق توسط سازندگان غیرمتخصص، هزینه‌های سنگینی را به واحد صنعتی تحمیل می‌کند:

  • خفگی مشعل و کاهش تولید: اگر سیستم غبارگیر بگ فیلتر توانایی عبور دادن حجم گاز تولیدی مشعل را نداشته باشد، احتراق ناقص صورت گرفته و ظرفیت تولید کارخانه به شدت افت می‌کند.
  • افزایش مصرف انرژی: فن مکنده مجبور است برای جبران افت فشار ناشی از گرفتگی کیسه‌ها، با آمپر بالاتری کار کند که منجر به سوختن الکتروموتور یا افزایش سرسام‌آور قبض برق می‌شود.
  • پارگی مکرر کیسه‌ها: پالس زدن‌های مداوم و بی‌ثمر برای باز کردن کیسه‌هایی که به دلیل محاسبات غلط مسدود شده‌اند، باعث پارگی زودرس کیسه‌های گران‌قیمت نومکس می‌شود.

خدمات محاسباتی رایگان بیستون راه

ما معتقدیم فروش پایان کار نیست. برای جلوگیری از ضرر و زیان مشتریان، شرکت توسعه ماشین بیستون راه خدمات زیر را ارائه می‌دهد:

  1. بازدید میدانی: اعزام کارشناس جهت اندازه‌گیری ابعاد کوره، درایر و فن مکنده.
  2. ارائه دفترچه محاسبات: تقدیم گزارش کامل از محاسبه ظرفیت بگ فیلتر اختصاصی پروژه شما.
  3. مشاوره ارتقا: اگر دستگاه قدیمی دارید، ما راهکارهای افزایش ظرفیت بدون تغییر کامل بدنه را به شما ارائه می‌دهیم.

تصمیم‌گیری هوشمندانه با داده‌های دقیق:

پیش از هرگونه واریز وجه یا نهایی کردن قرارداد خرید بگ فیلتر صنعتی، از مشاوره رایگان مهندسان ما بهره‌مند شوید. اشتباه در طراحی، هزینه‌ای معادل کل قیمت دستگاه را در طول یک سال به شما تحمیل خواهد کرد.

تماس مستقیم با واحد مهندسی: ۰۹۱۲۷۶۵۲۷۷۰ – ۰۹۱۲۴۹۴۰۱۳۲

ارتباط در شبکه‌های اجتماعی جهت ارسال مشخصات فنی: [درج شماره تلگرام/واتس‌اپ]

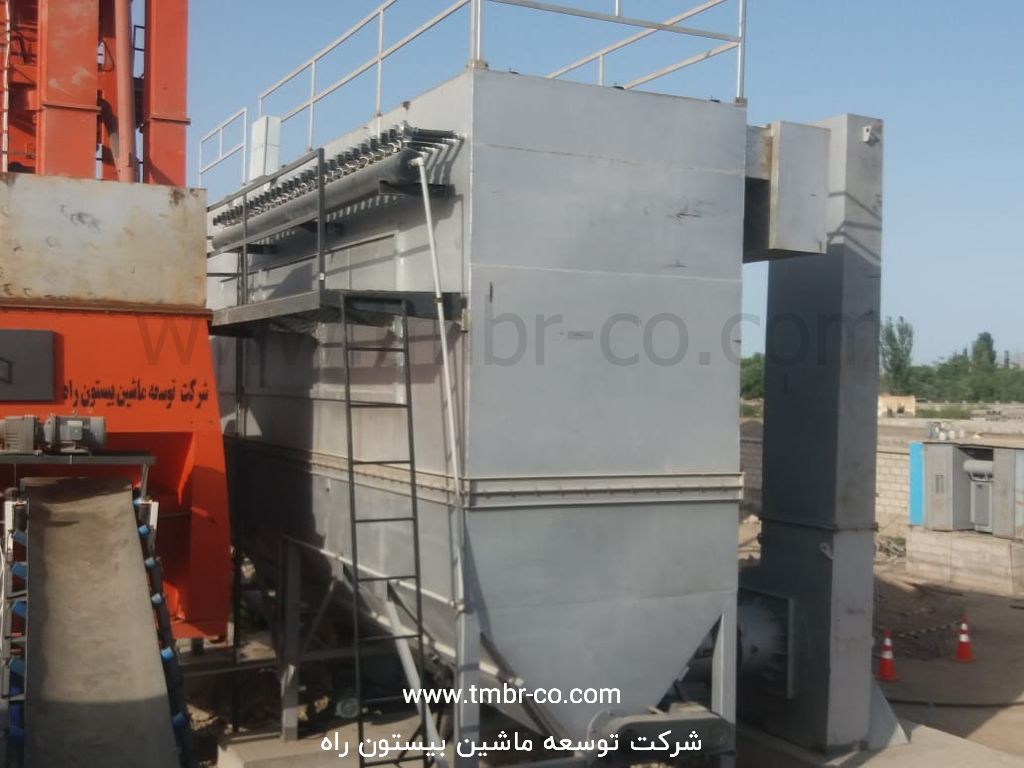

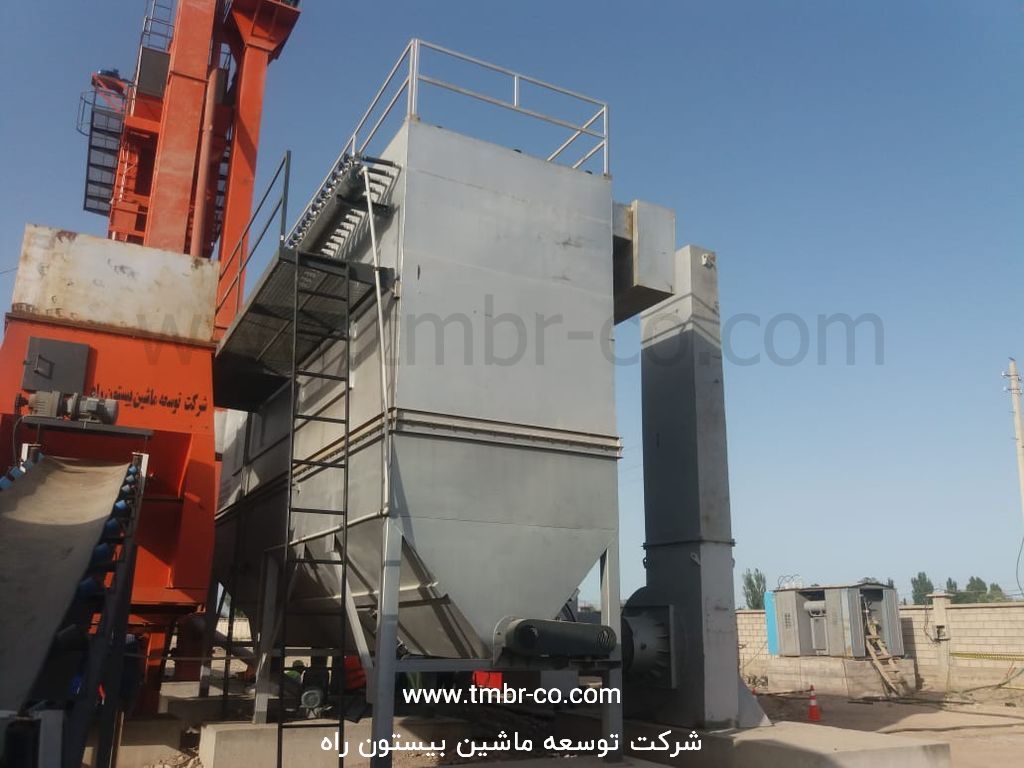

طراحی بگ فیلتر کارخانه آسفالت؛ چالش‌ها و راهکارها

طراحی بگ فیلتر کارخانه آسفالت به دلیل وجود رطوبت در مصالح و دمای بالای خروجی درایر، حساس‌ترین نوع طراحی است.

  • جلوگیری از نقطه شبنم: سیستم‌های ما مجهز به عایق‌بندی حرارتی پشم سنگ هستند تا از تبدیل بخار به آب و گل شدن غبار روی کیسه‌ها جلوگیری شود.
  • بازگشت فیلر: سیستم اسکرو کانوایر در پایین هاپر، فیلر جمع‌آوری شده را مستقیماً به برج آسفالت منتقل می‌کند که این یعنی سود خالص برای کارخانه‌دار.

مزایای همکاری با تولید کننده بگ فیلتر بیستون راه ماشین

خرید از واسطه‌ها ریسک عدم تامین قطعات یدکی را به همراه دارد. اما به عنوان یک تولیدی بگ فیلتر مستقیم، ما مزایای زیر را تضمین می‌کنیم:

  • ساخت بگ فیلتر صنعتی متناسب با فضای محدود کارخانه شما.
  • تامین همیشگی تجهیزات بگ فیلتر (کیسه، سبد، شیر برقی و کارت سکوئنسر).
  • قیمت بگ فیلتر کارخانه آسفالت به صورت کاملاً رقابتی و بدون واسطه.
  • ارائه نقشه‌های فونداسیون و جانمایی دقیق قبل از ساخت.

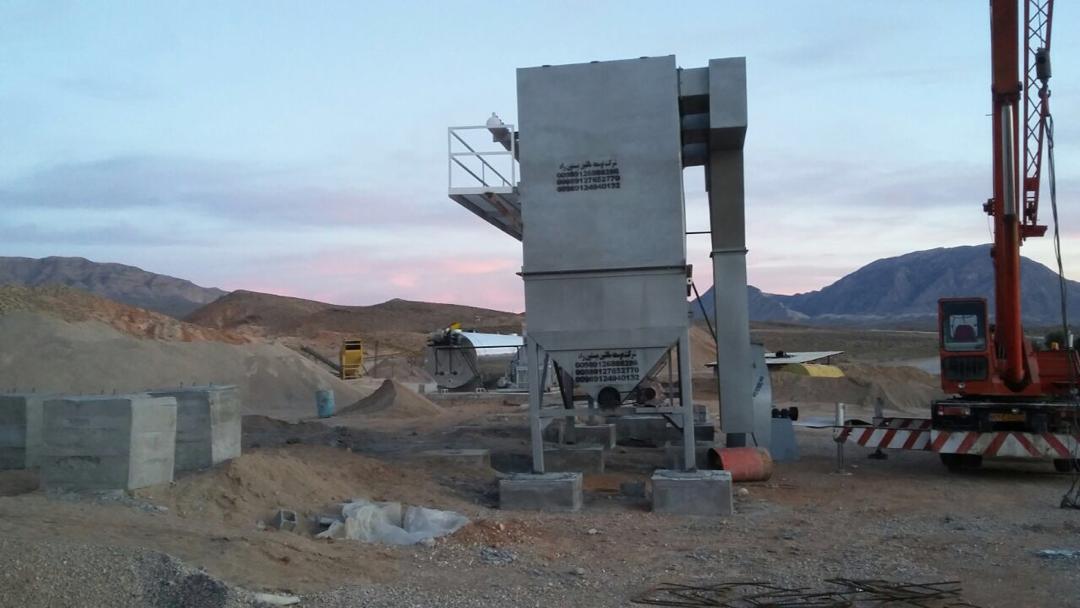

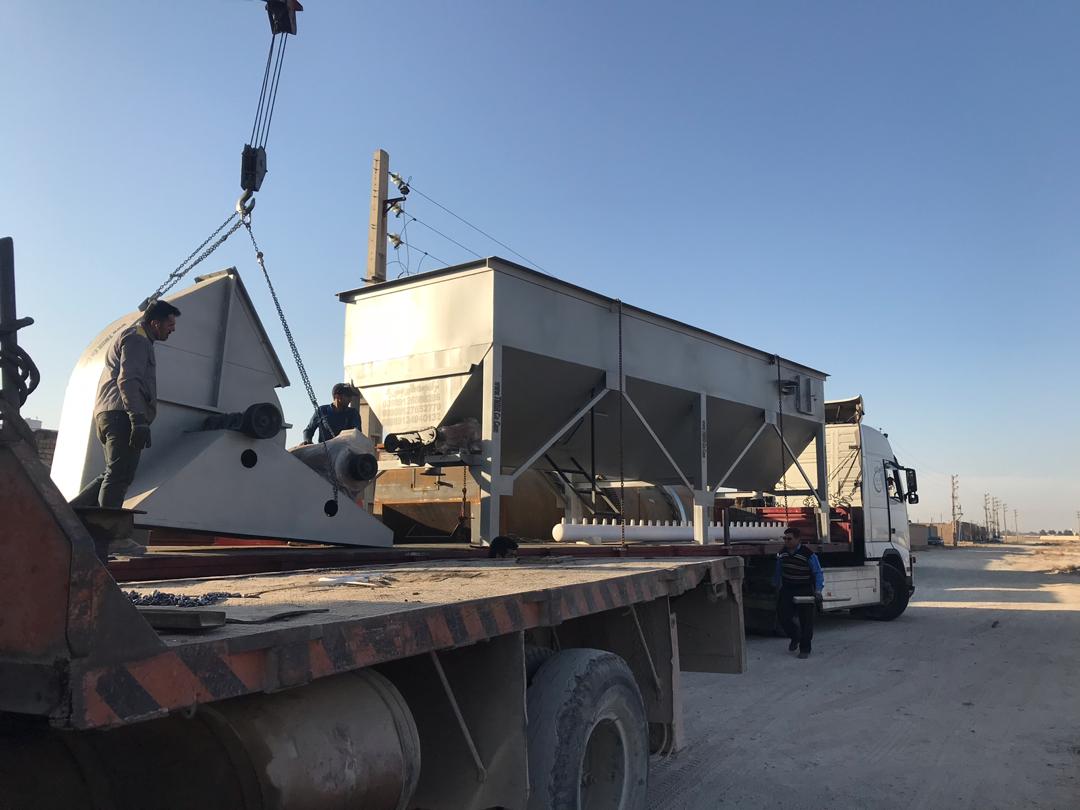

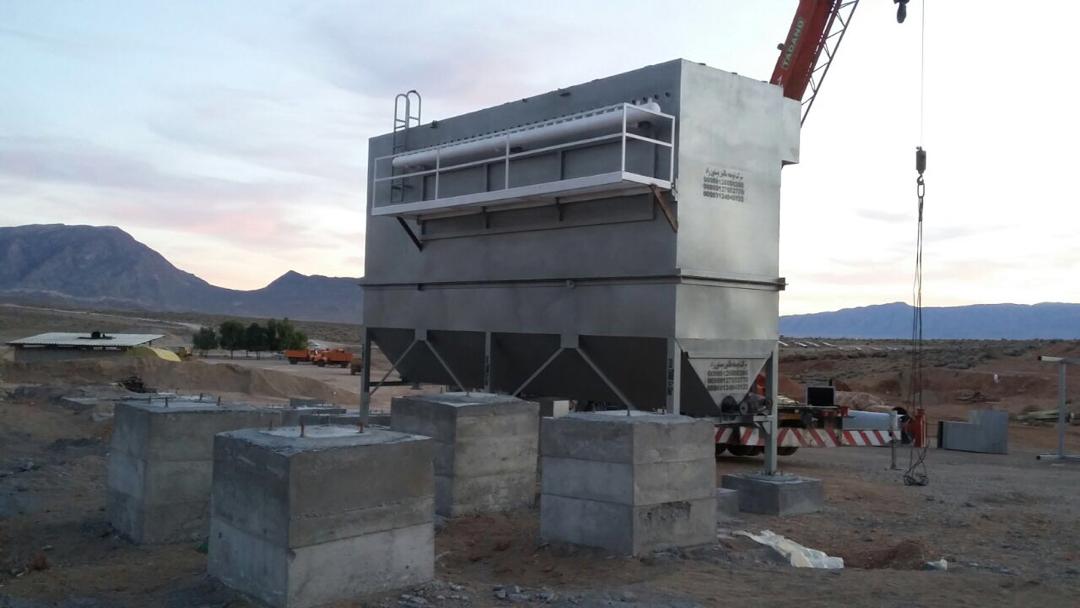

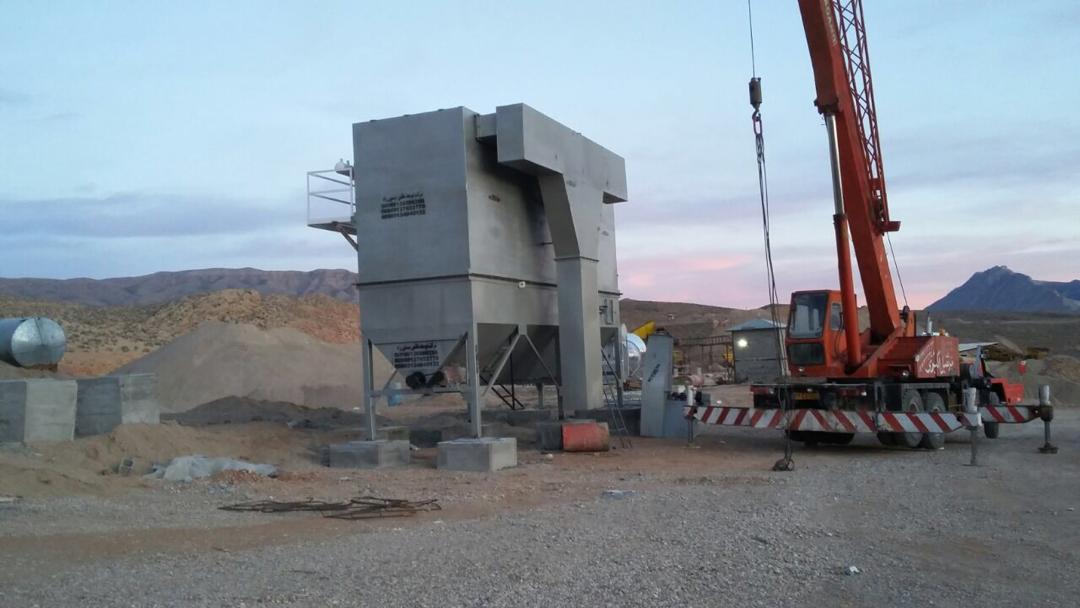

فرآیند نصب بگ فیلتر و راه‌اندازی

تخصص ما با تولید تمام نمی‌شود. نصب بگ فیلتر یک فرآیند حساس است که نیاز به تراز بودن دقیق بدنه و آب‌بندی کامل داکت‌ها دارد. تیم نصب توسعه ماشین بیستون راه با بهره‌گیری از تکنسین‌های مجرب، سیستم را در کمترین زمان ممکن نصب و با تست غبار (Dust Leak Test) تحویل می‌دهد.

قیمت بگ فیلتر صنعتی و عوامل تاثیرگذار

در برآورد قیمت بگ فیلتر صنعتی، نباید فقط به رقم نهایی نگاه کرد. پارامترهای کیفی زیر مستقیماً بر قیمت تاثیر دارند:

  1. نوع پارچه کیسه: (تفاوت قیمت پارچه چینی با پارچه آلمانی یا بافت ایران).
  2. تجهیزات جانبی: وجود نردبان، پلتفرم بازدید، کمپرسور اسکرو اختصاصی و سیستم تخلیه غبار.
  3. هوشمندسازی: استفاده از سنسورهای اختلاف فشار (Differential Pressure) برای کنترل هوشمند پالس‌ها.

برای دریافت پیش‌فاکتور دقیق، مشخصات فنی خود را به شماره واتس‌اپ یا تلگرام ما [درج شماره] ارسال کنید.

غبارگیر صنعتی بگ فیلتر؛ دوست‌دار محیط زیست

امروزه خروجی دودکش‌های کارخانجات توسط سنسورهای آنلاین سازمان محیط زیست رصد می‌شود. غبارگیر صنعتی بگ فیلتر تولیدی ما، خروجی غبار را به زیر ۲۰ میلی‌گرم بر متر مکعب می‌رساند که این به معنای دریافت “لوح صنعت سبز” برای مجموعه شماست.

راه های ارتباطی و مشاوره رایگان

شرکت توسعه ماشین بیستون راه با افتخار آماده بازدید از خطوط تولید شما و ارائه راهکارهای نوین در زمینه سیستم غبارگیر بگ فیلتر است.
